Aufbau, Funktionsweise und Klassifizierung von LCD

LCD selbst strahlt kein Licht aus, sondern ist ein passives Anzeigegerät, das die Anzeige durch Bestrahlung von Flüssigkristallmaterial mit externem Licht realisiert. Die Grundstruktur des LCD ist in der Abbildung dargestellt.

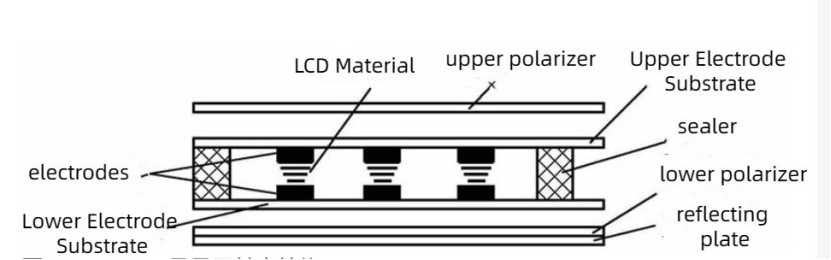

Die Grundstruktur eines LCD ist in Abb. 10-1 dargestellt. Das Flüssigkristallmaterial ist zwischen zwei leitfähigen Glaselektroden, der oberen (vorne) und der unteren (hinten) eingekapselt. Die Flüssigkristallmoleküle sind vertikal angeordnet und oben und unten um 90 Grad gedreht. Von außen einfallendes Licht passiert den oberen Polarisator und bildet polarisiertes Licht, das durch das parallel angeordnete Flüssigkristallmaterial um 90 Grad gedreht und dann vom Reflektor durch den unteren Polarisator reflektiert wird, der senkrecht zum oberen Polarisator steht und transparent ist. Wenn an die oberen und unteren Elektroden eine bestimmte Spannung angelegt wird, werden unter der Wirkung des elektrischen Felds einige der Flüssigkristallmoleküle in der Elektrode gezwungen, sich vertikal anzuordnen. Die Rolle ihrer Drehung verschwindet, was dazu führt, dass das vom oberen Polarisator einfallende polarisierte Licht nicht gedreht wird und nicht zum unteren Polarisator zurückkehren kann. Es wird schwarz. Wenn die Spannung entfernt wird, nehmen die Flüssigkristallmoleküle ihre gedrehte Struktur wieder an. Daher können die Elektroden je nach Bedarf in verschiedene Formen gebracht werden, um eine Vielzahl von Wörtern, Zahlen und Grafiken anzuzeigen.

Es gibt viele Möglichkeiten, LCDs zu kategorisieren

1) Klassifizierung nach elektrooptischem Effekt. Der elektrooptische Effekt bezieht sich auf die Rolle der Elektrizität. Dabei wird die ursprüngliche Anordnung der Flüssigkristallmoleküle in eine andere Anordnung geändert, wodurch sich die optischen Eigenschaften des Flüssigkristallfelds ändern, d. h. die Elektrizität wird durch die Lichtmodulation der Flüssigkristallmoleküle erzeugt.

LCD-Flüssigkristallanzeigen können je nach den unterschiedlichen elektrooptischen Effekten in drei Arten von elektrischen Feldeffekten, Stromeffekten und elektrothermischen Effekten unterteilt werden. Elektrische Feldeffekte können in den Typ Twisted Nematic Effect TN (Twisted Nematic), den Typ GH und den Typ Super-Twisted Effect STN (SuperTwisted) usw. unterteilt werden.

Derzeit werden LCDs vom Typ TN und STN häufig in Mikrocontrolleranwendungen eingesetzt.

2) Klassifizierung nach Anzeigeinhalt LCDs können je nach Anzeigeinhalt in drei Typen unterteilt werden: Feldtyp (auch Strichtyp genannt), Punktmatrix-Zeichentyp und Punktmatrix-Diagramm.

Feldtyp-LCDs sind Flüssigkristallanzeigen, die aus langen, pinselstrichartigen Anzeigepixeln bestehen.

Der Punktmatrix-Zeichentyp verfügt über 192 integrierte Zeichen, darunter Zahlen, Buchstaben und gängige Satzzeichen. Darüber hinaus können Benutzer 5x7-Punktmatrixzeichen oder andere Punktmatrixzeichen anpassen. Je nach LCD-Modell kann die Anzahl der Zeilen pro Bildschirm 1, 2 oder 4 betragen und jede Zeile kann 8, 16, 20, 24, 32 oder 40 Zeichen anzeigen.

Die Punktmatrixform der LCD-Flüssigkristallanzeige kann neben der Anzeige von Zeichen auch verschiedene grafische Informationen, chinesische Schriftzeichen usw. anzeigen.

3) Klassifizierung nach der Art der Beleuchtung LCD-Flüssigkristallanzeigen können je nach den verschiedenen Beleuchtungsarten in zwei Kategorien mit und ohne Hintergrundbeleuchtung unterteilt werden.

LCDs ohne Hintergrundbeleuchtung verlassen sich auf die reflektierende Folie auf der Rückseite des Displays, um das von unten einfallende natürliche Licht zu reflektieren. Die meisten Geräte mit LCDs verwenden natürliches Licht als Lichtquelle und können ohne Hintergrundbeleuchtung verwendet werden.

Wenn das Produkt bei schlechten Lichtverhältnissen oder im Dunkeln betrieben wird, wählen Sie einen LCD-Monitor mit Hintergrundbeleuchtung.
